* Pomiar natężenia prądu i napięcia elektrycznego.

Cele

Uczeń:

•  wymienia warunki przepływu prądu elektrycznego w obwodzie elektrycznym
•  nazywa elementy obwodu elektrycznego
•  posługuje się symbolami graficznymi elementów obwodu elektrycznego
•  rysuje schematy obwodów elektrycznych, składających się z jednego źródła energii, jednego odbiornika, mierników
•  buduje proste obwody elektryczne według schematu
• wymienia przyrządy służące do pomiaru napięcia i natężenia prądu elektrycznego i prawidłowo się nimi posługuje, włączając do obwodu elektrycznego
• rozróżnia sposoby łączenia elementów obwodu elektrycznego: szeregowy i równoległy
•  mierzy natężenie prądu elektrycznego, włączając amperomierz do obwodu szeregowo
•  mierzy napięcie, włączając woltomierz do obwodu elektrycznego równolegle
• odczytuje wskazania mierników








Lekcja 1

 Najprostszy obwód składa się z:

• źródła energii elektrycznej,
• przewodów elektrycznych,
• odbiornika energii elektrycznej,







Graficznym obrazem obwodu elektrycznego jest schemat elektryczny, na którym poszczególne elementy obwodu przedstawia się za pomocą umownych symboli.







Na schematach elektrycznych oznaczamy tzw. umowny kierunek (zwrotu) prądu, który jest przeciwny do zwrotu prędkości elektronów swobodnych.



***Wirtualne laboratorium***





Doświadczenie

Wejdź do wirtualnego laboratorium i zmontuj obwód elektryczny zawierający:

1.  źródło prądu, przewody, baterię, wyłącznik, żarówkę,


 Lekcja 2



Do pomiaru natężenia prądu służy amperomierz, który w obwód prądu elektrycznego włącza się szeregowo.





                                                                              Miernik uniwersalny



Doświadczenie

Wejdź do wirtualnego laboratorium i zmontuj obwód elektryczny według schematu:

• zmierz natężenie prądu między biegunem dodatnim baterii i żarówką oraz między biegunem ujemnym baterii i żarówką. Co obserwujemy ?


***Wirtualne laboratorium***







Wniosek:



W każdym punkcie obwodu natężenie prądu ma taką samą wartość.











Do pomiaru napięcia służy woltomierz, który włącza się do obwodu równolegle z elementem, na którego zaciskach ma być mierzone napięcie elektryczne.





Doświadczenie

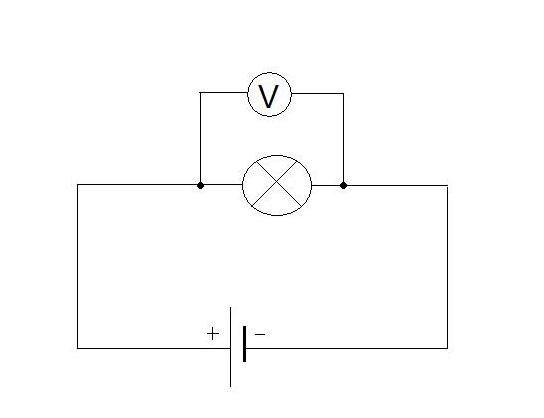

Wejdź do wirtualnego laboratorium i zmontuj obwód elektryczny według schematu:

• zmierz napięcie między zaciskami żarówki.




 ***Wirtualne laboratorium***









🏠 Praca domowa



Korzystając z wirtualnego laboratorium zmontuj 5 różnych obwodów i narysuj ich schematy w zeszycie.

















Lekcja 3



Obwody elektryczne i ich schematy.

























Źródło:

Podręcznik szkolny, „Spotkania z fizyką ” ,Nowa Era;

Internet: https://phet.colorado.edu
