* Oddziaływanie magnetyczne a silnik elektryczny.

Cele

Uczeń:

  •  posługuje się pojęciem siły magnetycznej (elektrodynamicznej)
  •  demonstruje działanie siły magnetycznej
  •  wyjaśnia, od czego zależy siła magnetyczna
  •  ustala kierunek i zwrot działania siły magnetycznej na podstawie reguły lewej dłoni
  •  opisuje działanie silnika elektrycznego prądu stałego
  •  wskazuje oddziaływanie magnetyczne jako podstawę działania silników elektrycznych
  •  demonstruje działanie silnika elektrycznego prądu stałego



Siła elektrodynamiczna



Siła elektrodynamiczna
Reguła lewej dłoni
 wyjaśnienie tego zagadnienia od 1,10 do 4,34 minuty filmiku



Symulacja

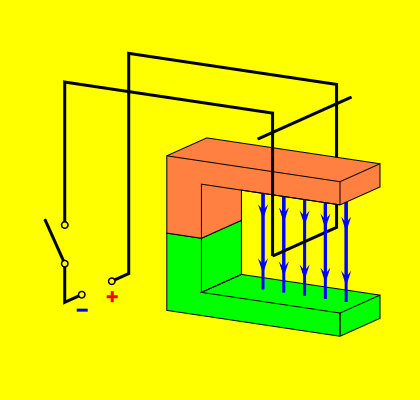

Jeśli przez przewód płynie prąd to wokół przewodu jest pole magnetyczne. Jeśli przewód ten umieszczony jest w polu magnetycznym magnesu to pole to oddziaływuje z polem magnetycznym przewodu.
W wyniku tego oddziaływania na przewód działa siła. Siłę tą nazywamy siłą elektrodynamiczną.

Siła elektrodynamiczna jest to siła, z jaką pole magnetyczne działa na przewód elektryczny, w którym płynie prąd elektryczny.

Reguła lewej dłoni - jeżeli lewą dłoń umieścimy w polu magnetycznym tak, aby linie sił pola magnetycznego wchodziły w dłoń, a cztery wyprostowane palce wskazywały kierunek przepływającego prądu, to odchylony kciuk wskaże kierunek siły elektrodynamicznej działającej na przewód.





Silnik elektryczny


Silnik elektryczny przetwarza energię elektryczną na energię mechaniczną, czyli prąd elektryczny dostarczony do silnika powoduje wprawienie go w ruch.




Końce ramki są przymocowane do dwóch półpierścieni. Do nich z kolei przylegają tzw. szczotki – są to sprężyste blaszki. Do szczotek przyłączone jest napięcie elektryczne. Dwa półpierścienie tworzą tzw. komutator, czyli przełącznik prądu. Ramka wraz z komutatorem tworzy tzw. wirnik, który może obracać się wokół osi OO.



Budowa i zasada działania silnika
wyjaśnienie tego zagadnienia od 4,48 do 7,01 minuty filmiku



Symulacja
